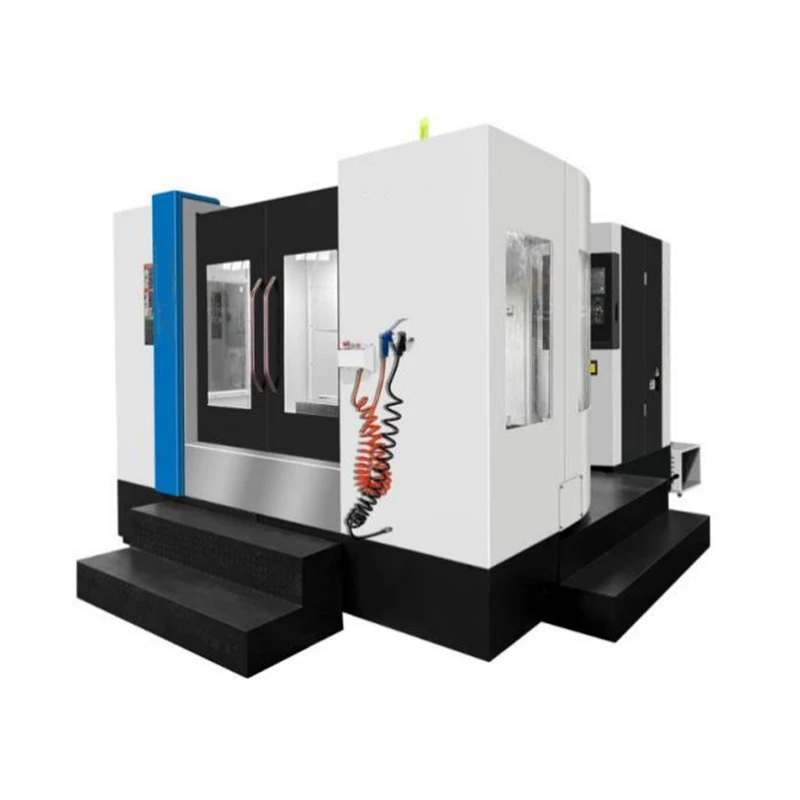

Le centre d'usinage horizontal CNC modèle HMC50/HMC63 est notre société combinée à une technologie de pointe étrangère sur la base de l'auto-développement d'une série de produits stéréotypés.

Le centre d'usinage horizontal CNC absorbe les concepts et la technologie de conception avancés, optimise les caractéristiques techniques du produit domestique similaire, la machine entière avec une structure de cadre très rigide, la fiabilité de la conception de la structure, a donc non seulement une rigidité élevée, une haute précision, une vitesse élevée , haute efficacité.

Paramètre de spécification

Spécification	Unité	HMC50	HMC63
Taille de la table de travail (L × L)	mm	500*500	630×700
Numéro d’indexation table/temps d’échange palette	degré	Plateau tournant d'indexation 1 degré × 360/30 secondes	Plateau tournant d'indexation 1 degré × 360/30 secondes
Forme de tableau (quantité*trou de vis)	mm	24*M16	24*M16
Chargement maximum de la table de travail	kilos	800	1200
Distance du centre de la broche à la table de travail	mm	0-580	120~870
Distance entre l'avant de la broche et le centre de la table de travail	mm	100-720	130~1030
Max. diamètre d'oscillation de la pièce sur la table de travail	mm	700	1100
Déplacement des axes X/Y/Z	mm	660/580/620	1050/750/900
Rail de guidage X/Y/Z		Guide roulant linéaire robuste	Guide roulant linéaire robuste
Vitesse de déplacement rapide X/Y/Z	m/min	24/24/24	24/24/20
Vitesse d'avance de coupe	m/min	0.005-8	0.005~8
Couple du servomoteur de l'axe X/Y/Z/plateau tournant Pouvoir	Nm kW	20/27/20/7 3.0/3.0/3.0/1.2	27/27/36/ 11 3.0/3.0/3.0/ 1.8
Puissance du moteur de broche	kW	11/09 (noté/15min)	15/ 18,5(noté/30min)
Plage de vitesse de broche	tr/min	45-8000	45~6000 (zone étendue)
Valeur nominale de la broche/couple de sortie de 30 minutes	Nm	85.9/140	143/236
Capacité/forme du magasin d'outils	pièces	24	Type de bras à 32 stations ou magasin d'outils à chaîne à 40 stations
Forme de tige		BT40	BT50
Poids maximum de l'outil	kilos	8	15
Max. taille de l'outil (diamètre/longueur)	mm	Ø78(Espace adjacent 150)/250	Φ115 (QuartierΦ200)/400
Temps de changement d'outil (outil à outil) / méthode de changement d'outil	seconde	2.5	5/ aléatoire
Précision de la position des axes X/Y/Z	mm	{{0}}.012/0,010/0,010 (Processus complet bidirectionnel, selon le test standard allemand VDI/DGQ 3441)	{{0}}.016/0,012/0,012 (déplacement complet bidirectionnel, selon le test standard allemand VDI/DGQ 3441)
Précision de la position de répétition de l'axe X/Y/Z	mm	0.006 (Processus complet bidirectionnel, selon le test standard allemand VDI/DGQ 3441)	0.008 (Déplacement complet bidirectionnel, selon le test standard allemand VDI/DGQ 3441)
Précision de position du plateau tournant/précision de position de répétition	″	10″/5″	10″/5″
Affichage du système CNC	″	Écran LCD couleur 8,4″, affichage graphique	LCD couleur 8,4″, affichage graphique
Pression atmosphérique	MPa		{{0}}.5~0.7 (débit : 800 L/min)
Demande d'électricité	KVA	40	40
Taille de la machine (LWH)	mm	218040002560	355045503200
Poids de la machine	kilos	8500	13500

Caractéristique du produit

La structure globale de la machine est composée d'un lit, d'une table de travail, d'une colonne et d'une poupée, qui est une structure à cadre rigide et fermée. Tous sont fabriqués à partir de fonte à haute résistance et de sable de résine, qui présentent une bonne absorption des chocs, une bonne stabilité thermique, une résistance structurelle élevée et une rigidité de la machine. Le banc de machine est un lit intégré de coulée en forme de T, la table se déplace le long du rail de guidage en échelle du lit transversal (axe X), la colonne verticale est équipée d'une tête d'alésage et de fraisage multifonctionnelle horizontale, la tête d'alésage et de fraisage monte et vers le bas le long du rail de guidage de la colonne (axe Y), la table se déplace avant et après le rail de guidage du lit longitudinal (axe Z).

La broche à grande vitesse est équipée d'un corps d'assemblage de roulement de haute précision pour assurer de faibles vibrations à chaque vitesse et d'un ressort à disque à roulement de poids élevé pour garantir qu'il n'est pas facile de produire un mouvement dans le processus de coupe. L'assemblage de broche dans la boîte de broche en tant que pièce indépendante, équipé d'un mécanisme d'outil de serrage lâche à ressort à disque hydraulique automatique, la force de serrage de l'outil est grande, outil lâche/clip sûr, fiable, bonne technologie d'assemblage, entretien pratique.
